Analog Discovery2 f特測定アダプタ

K-0015

Analog Discovery2 f特測定アダプタ

(K-0015)

回路図や写真はクリックすると大きく表示されます。

1. このキットについて

Analog Discovery / Analog Discovery2 を使用し、Waveform や FRAplus で周波数特定や歪率などを測定する時に、3.5mm ステレオケーブルを挿せるようにしたアダプタ基板です。Analog Discovery2 の CH2 の入力は導線によるテストポイントにしてあるので、ミノムシクリップで簡単に接続できます。

2. 部品表(キットに含まれるもの)

  • プリント基板 1枚
  • 30ピンヘッダーソケット
  • 3.5mm ステレオジャック
  • 銅線(約10cm)

3. このキットに含まれないもの

説明書は含まれません。このページを参照下さい。

4. 回路図

5. 組み立て時の注意

銅線の被膜を剝くとき、カッターナイフは使わないでください。刃が滑って怪我の原因になります。次の写真のようにニッパーなどで被膜を切って剥いていくのが良いです。切断は電子工作用ニッパーは刃こぼれする恐れがあるため、ワイヤーカッターやペンチで切って下さい。



6. 完成イメージ

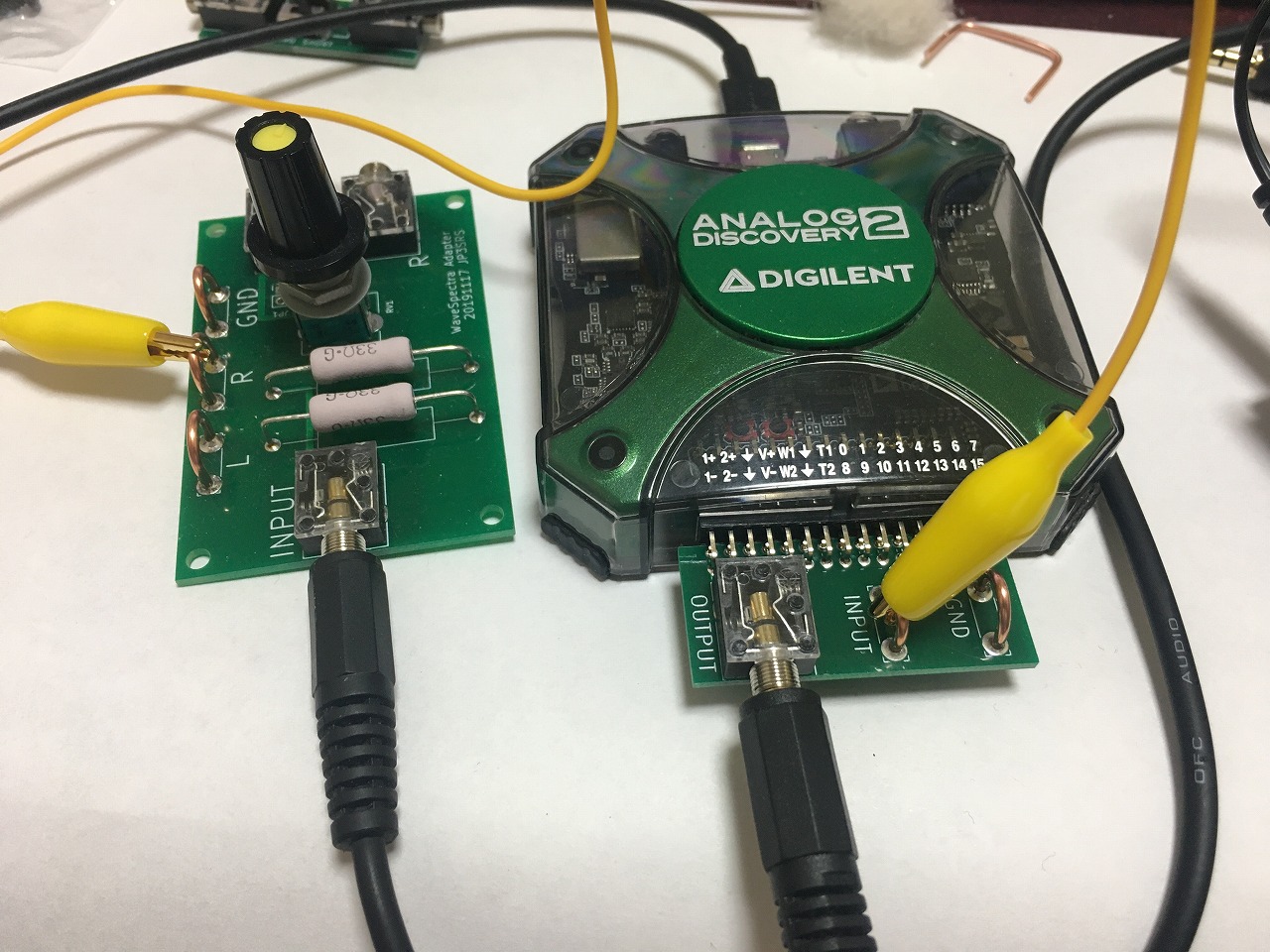

Analog Discovery2 に装着したところ







在庫状態 : 在庫有り
在庫個数 : 4
¥800(税込)
数量
