Raspberry Pi Pico I/O 拡張基板(キット)

Raspberry Pi Pico の GPIO に各種モジュールを接続したいときに役立つ基板を作成しました。単純に I/O ピンを横に伸ばしただけです。SPI などで複数モジュール共有する場合など便利かと思います。また、Pico Probe によるデバッグもサポートします。当キットでは、Raspberry Pi Pico I/O 拡張基板とピンソケット・ピンヘッダなどをセットにしたキットとして頒布します。組み立て後は下の製作例写真のようになります。

回路図や簡単な説明は、 https://github.com/ngc6589/Raspberry-Pi-Pico_IO_Expansion-1 にて公開しています。

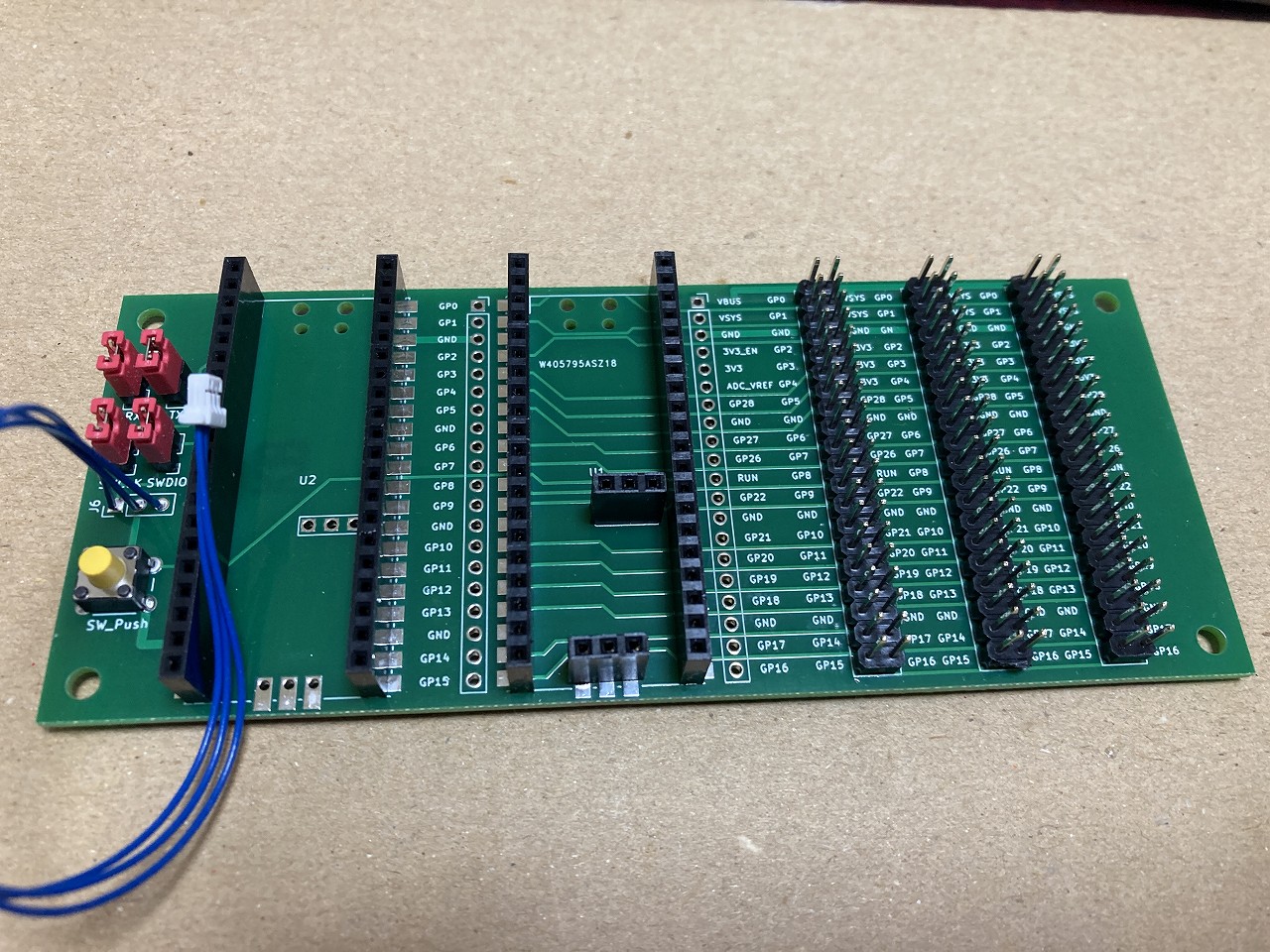

製作例(写真はクリックすると大きく表示されます)
今回の部品に U1 Raspberry Pi Pico 両サイドの J4, J5 1×20 のソケットもしくはヘッダーピンは付属しません。2×20 ヘッダピンに信号は出ているので必要あれば実装してください。

Raspberry Pi Pico の PicoProbe 以外にも、SWD デバッグ可能なように、2×5 1.27㎜ ピッチのヘッダピンも取り付け可能です。 J-Link + SWD 変換はデバッガ接続できました。
